BESKEL LAB • BSK-LAB-001
Rack Paramétrico para Ampolas e Cubeta
Suporte de bancada parametrizável desenvolvido para acomodar ampolas de diferentes diâmetros e cubeta retangular em uma única base.
Informe quantidades, diâmetros e dimensões para adaptar a distribuição das posições.
Produto real
Vistas complementares da configuração.

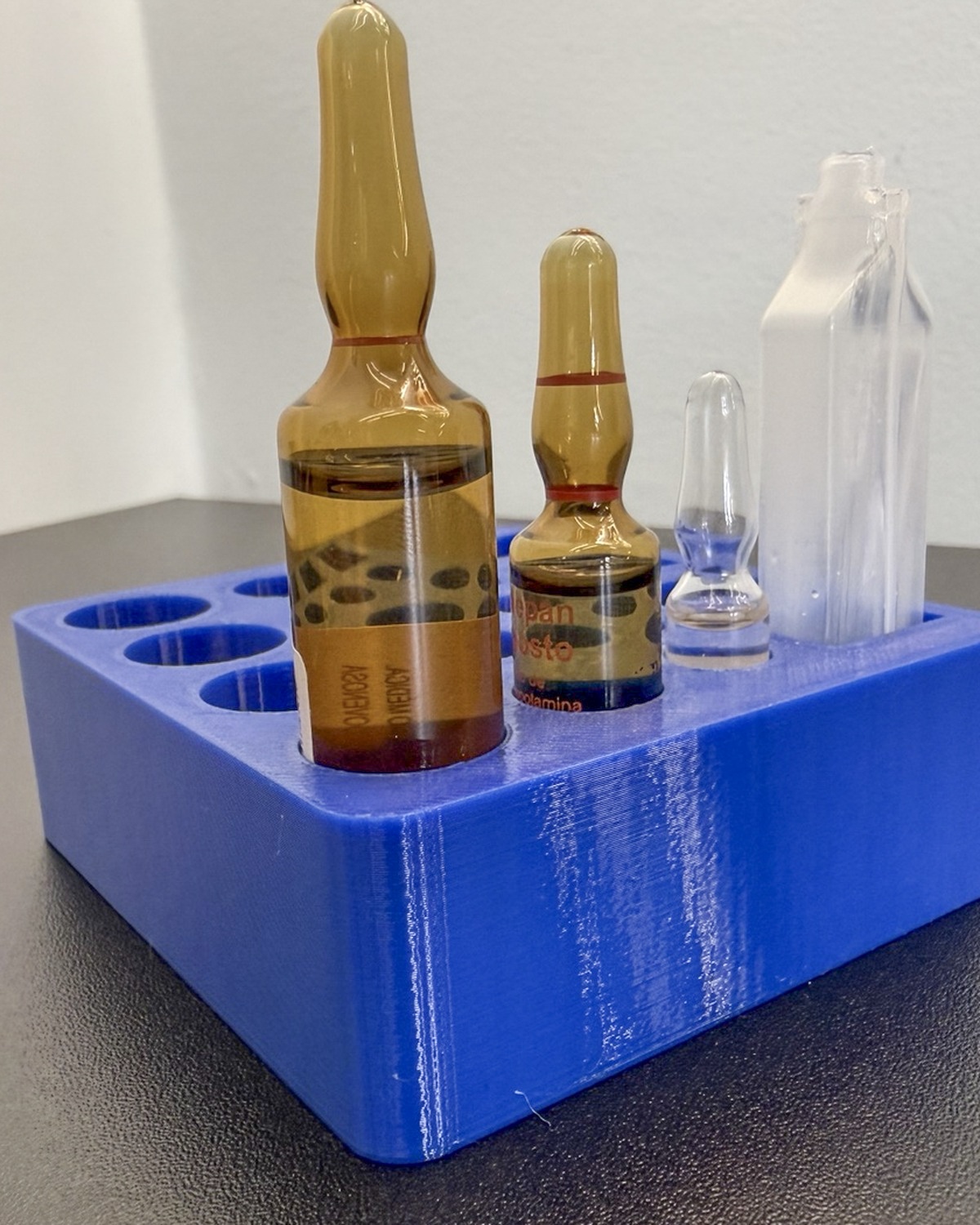

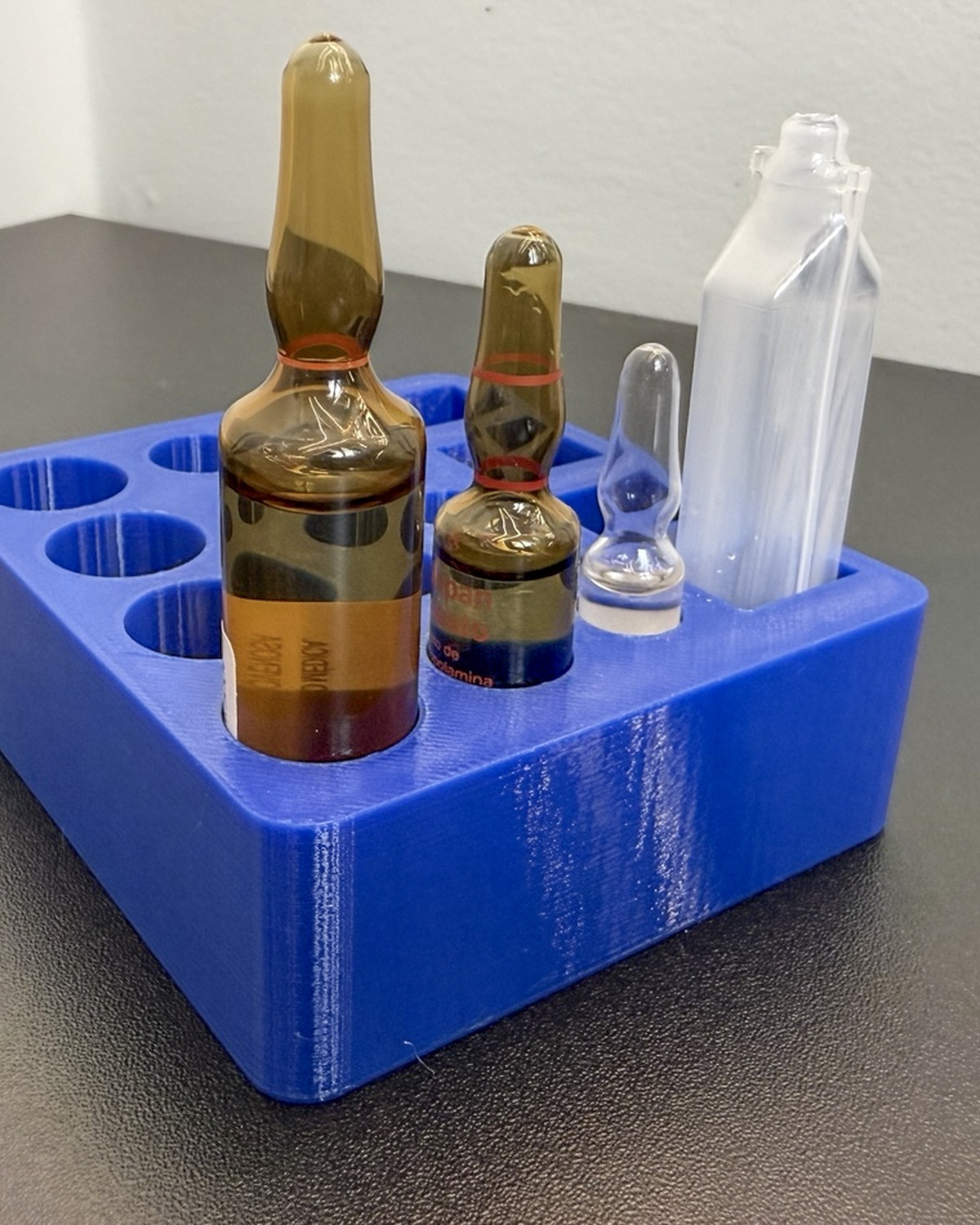

Os ângulos abaixo complementam a imagem principal e facilitam a leitura dos alojamentos e do acesso aos recipientes.
Especificações técnicas
Dimensão do recipiente e dimensão de projeto são informações diferentes.
Os alojamentos do CAD incorporam as folgas funcionais definidas para facilitar inserção e retirada.
| Elemento | Dimensão do item | Folga aplicada | Alojamento no CAD |
|---|---|---|---|
| Ampola A | Ø 17,8 mm | +0,40 mm diametral | Ø 18,2 mm |
| Ampola B | Ø 14,3 mm | +0,40 mm diametral | Ø 14,7 mm |
| Ampola C | Ø 10,9 mm | +0,40 mm diametral | Ø 11,3 mm |
| Cubeta retangular | 18,6 × 13,6 mm | +0,30 mm em X e Y | 18,9 × 13,9 mm |
A folga de 0,40 mm é diametral: o diâmetro do alojamento é 0,40 mm maior que o diâmetro da ampola, correspondendo nominalmente a 0,20 mm por lado quando centralizada.
A cubeta de 18,6 × 13,6 mm recebe acréscimo de 0,30 mm em cada dimensão total, resultando no alojamento de 18,9 × 13,9 mm.
As dimensões publicadas referem-se aos recipientes de referência e aos respectivos alojamentos no CAD. Novas geometrias devem ser validadas antes da produção definitiva.
Parametrização dimensional
A quantidade muda. A lógica de projeto permanece.
O cliente pode informar quantas posições necessita para cada tipo de ampola e para a cubeta. A distribuição é adaptada ao conjunto solicitado, preservando as folgas funcionais já definidas para essas geometrias.
Informe os recipientes
Diâmetros ou dimensões reais, de preferência acompanhados de amostra, foto ou desenho.
Defina as quantidades
Indique quantas posições deseja para cada geometria.
Validamos a configuração
A BESKEL ajusta a distribuição e verifica a coerência dimensional antes da produção.
BESKEL LAB
Quer esta configuração ou precisa montar outra composição?
Envie as quantidades e dimensões. O atendimento parte do recipiente real antes de definir a configuração final.
